前  言

本標準的全部技術內容為強制性。

本標準按照GB/T1.1—2009給出的規則起草。

GB10631《煙花爆竹安全與質量》是煙花爆竹產品的通用要求，適用于本標準。

本標準代替GB19594—2004《煙花爆竹禮花彈》。

本標準與GB19594—2004相比，主要技術內容的變化如下：

—完善了術語和定義；

—增加了花束和水上禮花彈的規格和要求；

—增加了禮花彈藥量的要求；

—增加了禮花彈最低爆炸高度和最高爆炸高度的要求；

—完善了禮花彈包裝要求和檢驗方法。

本標準由中國輕工業聯合會提出。

本標準由全國煙花爆竹標準化技術委員會(SAC/TC 149)歸口。

本標準起草單位：國家輕工業煙花爆竹安全質量監督檢測中心、東信煙花集團有限公司、瀏陽市頤和隆煙花集團有限公司、浙江省桐廬縣花炮廠、瀏陽金意煙花有限公司、瀏陽市河口煙花集團、湖南省瀏陽市國泰出口花炮廠、瀏陽市中洲煙花有限公司、湖南景泰煙花有限公司、湖南慶泰煙花制造有限公司、瀏陽市官渡煙花集團有限公司、瀏陽市東方紅煙花制造藝術燃放有限公司、瀏陽世紀紅煙花制造銷售有

限公司。

本標準主要起草人：黃茶香、張繼云、黎仲畦、黎升甫、黎升旭、王賢震、歐代紅、劉益中、李曙光、朱玉平、曾小軍。

本標準所代替標準的歷次版本發布情況為：

—GB19594—2004。

煙花爆竹  禮花彈

1 范圍

本標準規定了禮花彈的術語和定義、產品分類、技術要求、檢驗方法、檢驗規則、運輸與儲存要求。

本標準適用于禮花彈的制造和驗收。

2 規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB 10631煙花爆竹 安全與質量

GB/T 10632煙花爆竹 抽樣檢查規則

GB 11652煙花爆竹作業安全技術規程

GB 19595煙花爆竹 引火線

GB 20208煙花爆竹 禮花彈發射炮筒

GB 24284大型焰火燃放安全技術規程

GB 24426煙花爆竹 標志

GB 31368煙花爆竹 包裝

3 術語和定義

下列術語和定義適用于本文件。

3.1 禮花彈display shell

彈體或效果件從專用發射筒（發射筒內徑≥76mm)發射到空中或水域后產生各種花型、圖案等效果的產品。

3.2 彈體shell body

禮花彈的主體，內裝效果件、開包藥、效果藥或零部件，彈體形狀分為球型和圓柱型兩種。

3.3 發射藥盒propellant box

裝發射藥物的裝置，安裝在彈體底部。

3.4 膛炸inner-tube explosion

彈體在發射炮筒內爆炸的現象。

3.5 爆炸高度bursting height

彈體爆炸點的高度。

3.6 熄火extinction

點火后發射藥未被引燃的現象。

3.7 啞彈unexploded shell

彈體發射升空后未引燃彈體內藥物的現象。

3.8 輻射半徑radiation radius

產品主體或效果件爆炸后，燃燒體離爆炸點的最大距離。

3.9 子母彈cluster shell

在一個彈體中裝有若干個小彈體的產品。

3.10 單徑shell external diameter

禮花彈彈體的外徑。

3.11 零部件component

裝于彈體內（外）除開包藥、效果藥的部件。

3.12 提繩lifting string

提環lifting ring

裝于彈體頂部，用于提取禮花彈的部件。

4 產品分類

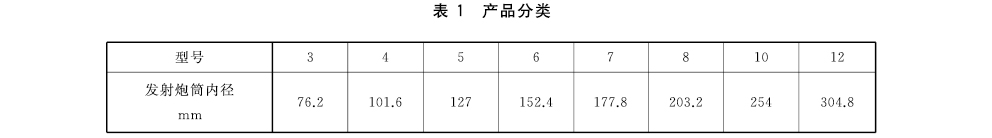

4.1 產品按發射炮筒內徑分為3號~12號，具體分類見表1。

4.2 產品按燃放區域不同分為高空禮花彈、花束和水上禮花彈。

5 技術要求

5.1 規格型號

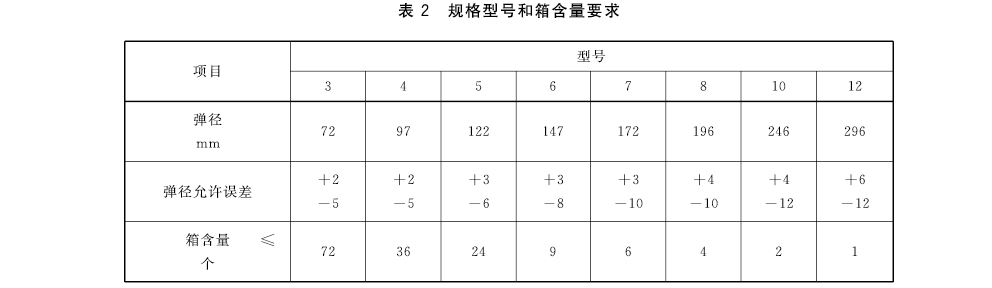

5.1.1 禮花彈彈徑和箱含量應符合表2要求。

5.1.2 引火線長度應大于所對應型號發射炮筒高度20cm(安裝接駁器、電點火頭除外)。

5.1.3 特殊效果禮花彈應符合以下規格要求：雷彈≤3號；圓柱型≤6號；花束產品≤5號；水上禮花彈≤6號。

5.2 標志和包裝

5.2.1 標志

5.2.1.1 禮花彈產品標志應包括：加工、安裝方法、發射高度、輻射半徑、火焰熄火高度、燃放軌跡、型號、效果類型（參見附錄A)、流向信息標識碼等，水上禮花彈應標注其適用的水域范圍。

5.2.1.2 運輸包裝箱上標志應按GB10631和GB24426執行。

5.2.2 包裝

5.2.2.1 產品的包裝應用五層以上瓦楞紙箱且含五層瓦楞紙板（或蜂窩紙板）內襯的包裝，包裝應緊密，不松動。

5.2.2.2 內包裝應能防潮抗震，應裝內卡，裝箱時應有防潮措施，層間應有層隔紙板，防松動紙板或紙屑(3號、4號為盒裝除外)，引線裝置和零部件等不應受到擠壓摩擦，封箱應牢固，每箱重不超過30kg。

5.2.2.3 其他按GB10631和GB31368執行。

5.3外觀

5.3.1 產品整潔，表面無浮藥，無霉變，無污染。

5.3.2 彈體規則，外表光滑、不變形、標志清晰；紙張粘合牢固，不應分層起泡。

5.3.3 發射藥盒應密封，不漏藥、不變形、不開裂，發射藥盒與彈體結合牢固。

5.3.4 彈體外的效果零部件不應有裸露的藥物，應安裝牢固，安裝位置不應影響彈體的發射升空。

5.4 引燃裝置

5.4.1 快速引火線與安全引火線連接應牢固，并有明顯的標志和護引裝置。

5.4.2 引火線安裝應正確，質量應符合GB19595的要求，引燃時間為6s~12s(安裝有接駁器、電點火除外)。

5.4.3 產品本身不應安裝電點火頭。

5.4.4 接駁器安裝牢固，引火線不應裸露在接駁器外面。

5.5 藥種、藥量、安全性能

5.5.1 藥種：產品不應使用氯酸鹽（煙霧效果件除外），其他按GB10631執行。

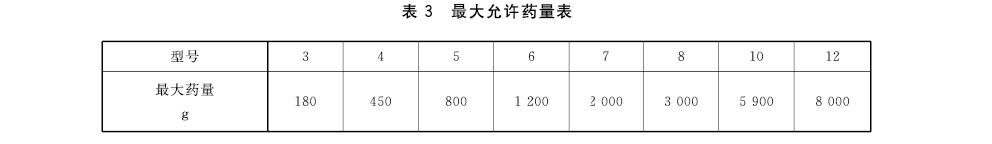

5.5.2 藥量：最大允許藥量應符合表3要求。3號雷彈最大允許藥量為80g,爆炸藥50g;其他型號開包藥中含高氯酸鹽與金屬的混合物應隔離包裝，且混合物的粉末量不應超過開包藥藥量的10%（開包藥含不可分離的填充物)。

5.5.3 安全性能：按GB10631規定執行。

5.6  產品結構和零部件

5.6.1 傳火裝置應牢固地安裝在彈體上，導火索和導火管安裝牢固。4號以上的產品應安裝兩根導火管（索）。

5.6.2 提環應牢固安裝在彈體正上方處。7號以上（含7號）的產品應配提繩，提繩長度應大于發射炮筒高度，強度應能承受禮花彈自重的2倍重量。

5.6.3 彈體不應使用塑料等硬質的材料，未被炸碎燒盡的部件，不應有堅硬銳利部分。

5.6.4 彈體內應裝填緊密。

5.6.5 8號以上（含8號）產品應使用硬性紙質材料發射藥盒，不應使用軟質發射藥杯。

5.7 燃放性能

5.7.1 產品的燃放效果必須與產品設計效果相符（參見附錄A)。

5.7.2 燃放中不應出現膛炸、低炸、啞彈、殉爆等致命缺陷。

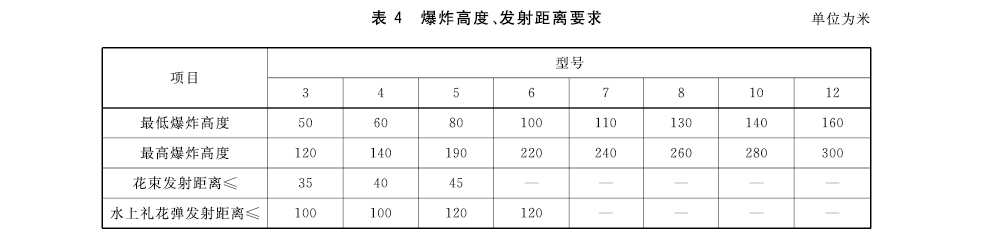

5.7.3 爆炸高度和發射距離應符合表4要求。水上禮花彈還應根據水域?qū)挾仍O(shè)計發射角度，確保在水域中產生的效果。

5.7.4 爆炸輻射直徑不應超過爆炸高度。

5.8 燃放

5.8.1 應由專業人員燃放。

5.8.2 應用合格的專用禮花彈發射炮筒燃放。

5.8.3 禮花彈發射炮筒規格應符合相應彈體規格要求。

5.8.4 禮花彈發射炮筒質量應符合GB20208的要求。

5.8.5 燃放場地應符合GB24284的要求。

6 檢驗方法

6.1 規格型號

用符合計量要求且符合相應精度的器具進行測量。

6.2 標志、包裝、外觀

標志、外觀通過目測方式檢查，包裝按GB31368進行檢測。

6.3 引燃裝置

按GB10631執行。

6.4 藥種、藥量、安全性能

6.4.1 藥種、藥量

按GB10631執行。

6.4.2 安全性能

6.4.2.1 跌落試驗只在新產品投產、改變包裝方法、材料，改變煙火藥配方時才進行，正常生產時，每三年應進行一次。

6.4.2.2 其他按GB10631執行。

6.5 結構和零部件

用無損探傷儀測試，或者可解剖檢驗，解剖方法參見附錄B。

6.6 燃放性能

目測檢查燃放產生的效果是否達到設計要求；爆炸高度、發射距離、輻射半徑采用相應的測高、輻射直徑等儀器檢測。

7 檢驗規則

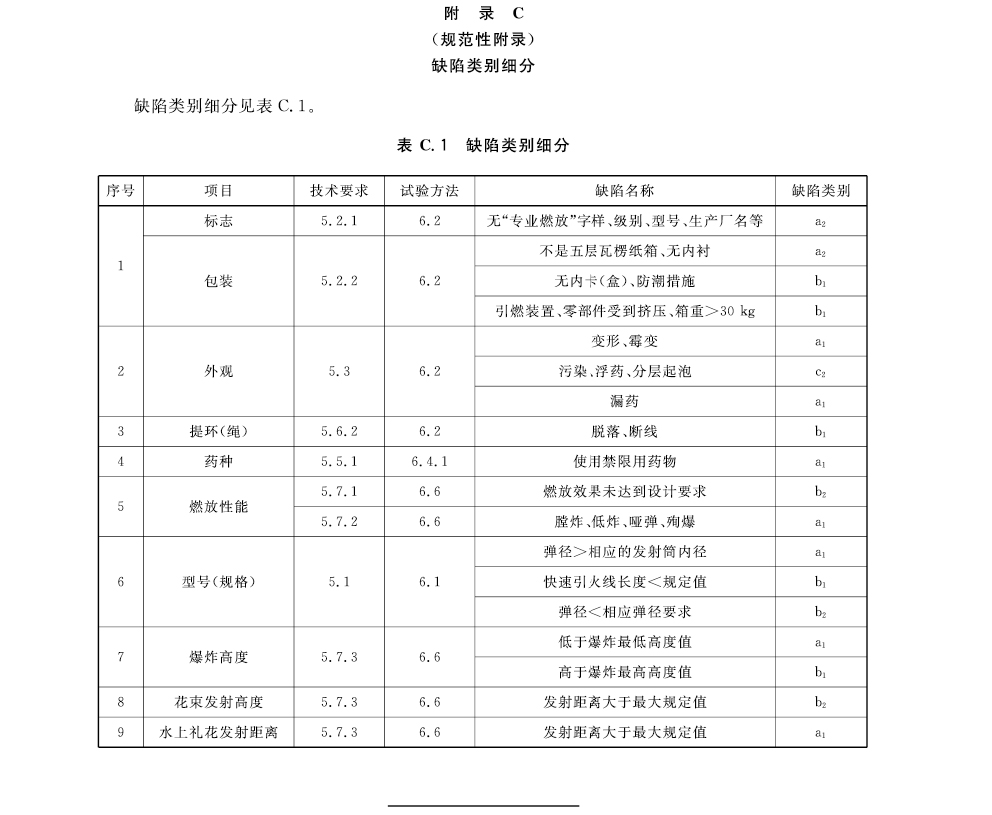

7.1 禮花彈解剖檢測程序參見附錄B,缺陷類別細分見附錄C。

7.2 其他按GB/T10632執行。

8 運輸與儲存

按GB10631執行。

附錄A

(資料性附錄)

禮花彈效果類型

A.1 產品按燃放的背景可分為白天用禮花彈和夜間用禮花彈，又稱日景禮花彈和夜景禮花彈。

A.2 日景禮花彈燃放效果分為以下類型：

a) 聲響型（雷彈）：發射高空后，爆發響聲或響聲及銀色花瓣，無其他色彩效果，分為單響，多響和連響的產品。

b) 煙幕型：發射后在空中產生各色（彩色）煙霧效果的產品。

c) 懸掛型：發射爆發后，用降落傘懸掛標語、商標、廣告條幅的產品。

d) 圖案型：發射爆發后，能在空中造型出多種圖案的產品。

e) e) 混合型：發射爆發后，即有響聲又有標語、廣告或造型的產品。

A.3 夜景禮花彈按燃放效果分為以下類型：

a) 菊花型：彈體空中爆發后，呈現火焰曳拖尾射向四方，綻放出菊花形狀效果的產品。

b) 牡丹型：彈體空中爆發后，呈現五彩色圓球型圖案效果的產品。

c) 帶芯型：彈體空中爆發后，呈現中心部位有異色花芯的產品。

d) 變色型：彈體空中爆發后，呈現色彩、光波產生交替變換的產品。

e) 垂冠型：彈體空中爆發后，呈現從高空倒垂下來，呈垂柳狀效果的產品。

f) 圖案型：彈體空中爆發后，呈現由焰火彩光組成不同造型圖案的產品。

g) 飄浮型：彈體空中爆發后，呈現出用紙張、綢布等制成的造型物體，并在空中飄浮，產生特定效果的產品。

h) 爆裂型：彈體空中爆發后，亮珠燃燒時帶有聲響效果的產品。

i) 拋物型：彈體內裝有不同效果零件，彈體空中爆發后，在空中拋射出來后由不同零件組成圖案的產品。

j) 帶物上升型：彈體上升時帶有小花、笛音、光柱的產品。

k) 花束型：以亮珠、響子等效果用發射藥一次性發射，呈現光束狀的產品。

l) 其他型：未列入上述類型符合本標準的產品。

附錄B

(資料性附錄)

禮花彈解剖檢測程序

B.1 解剖條件

B.1.1 解剖應在1.1級工房或?qū)Ｓ脤?shí)驗室進行。

B.1.2 解剖應由專業技術人員進行。

B.2 解剖方法

B.2.1 手工解剖

B.2.1.1 發射藥和彈體的解剖

將樣品放在解剖臺上，先將發射藥盒（杯）與彈體分離，小心取出發射藥和快速引火線，再用薄形鋒銳刀沾水將彈體剖開，小心取出效果件（含藥粒）、開包藥。

B.2.1.2 彈體解剖

工作臺上墊上能導電的橡膠板，臺上墊以相應的紙、竹、木底座以放穩彈體防止其滾動。從兩半球接口處，以薄形鋒銳的刀口粘上水，從側面小心割去外糊牛皮紙張，緩緩打開檢查內部零件是否完好，取出藥物進行理化性能檢驗，并檢查零部件口藥物是否符合技術要求。

B.2.2 儀器解剖

專業儀器進行解剖。

B.3廢藥處理

廢藥處理方法按GB11652執行。
